미국규격 퓨즈 차이점: UL Class CC 와 UL Supplemental (Midget) Fuse



미국규격 퓨즈 1A~30A 찾으 실 떄 제일 저렴하고 사용하기 좋은 제품은 10X38 (13/32" x 1-1/2") 원통형 제품입니다.



다만 해당 제품은 두가지 UL 규격으로 나뉘어지는데 하나는 Class CC, 나머지 하나는 Supplemental Fuse 또는 midget fuse 입니다.



두가지 제품들은 크기 및 제품명이 비슷해 차이 점을 설명드리고자 합니다.



아래는 CHAT GPT 간략한 설명입니다.



🔌 UL 보조 퓨즈 (UL Supplemental Fuse)

• 용도: 보조적인 보호 장치입니다.
• 기준: UL 248-14에 따라 인증됨.
• 주요 특징:
• 주 회로 보호용으로는 적합하지 않음.
• 기계 내부의 세부 회로나 부품 보호 용도.
• UL 인증은 받았지만, Branch Circuit Protection (분기 회로 보호) 용도로는 사용할 수 없음.
• 예: 제어회로나 기기의 내부 회로 보호 등.

📌 쉽게 말하면, 이 퓨즈는 주전원을 보호하는 게 아니라, 기계 내부의 소규모 회로를 보호하는 데 쓰입니다.

출처 입력

---

⚡ CC 퓨즈 (Class CC Fuse)

• 용도: 분기 회로 보호용 (Branch Circuit Protection).
• 기준: UL 248-4에 따라 인증됨.
• 주요 특징:
• 고속 차단 성능이 뛰어남 (Fast Acting).
• 소형화된 공간에서도 사용 가능 (크기 작음).
• 전기 코드(NEC)에 따라 주 회로나 분기 회로 보호에 정식으로 사용 가능.
• 고단락 전류(High Fault Current) 보호 능력 있음.

📌 이건 제대로 된 보호 역할을 하는 퓨즈로, 주요 전원 회로에도 사용할 수 있습니다

출처 입력



이제 Eaton Bussmann 제품으로 비교해 보겠습니다.



Class CC Time Delay (지연형) 제품으로 FNQ-R 제품이 있으며, Supplemental 제품으로 FNQ 제품이 있습니다.

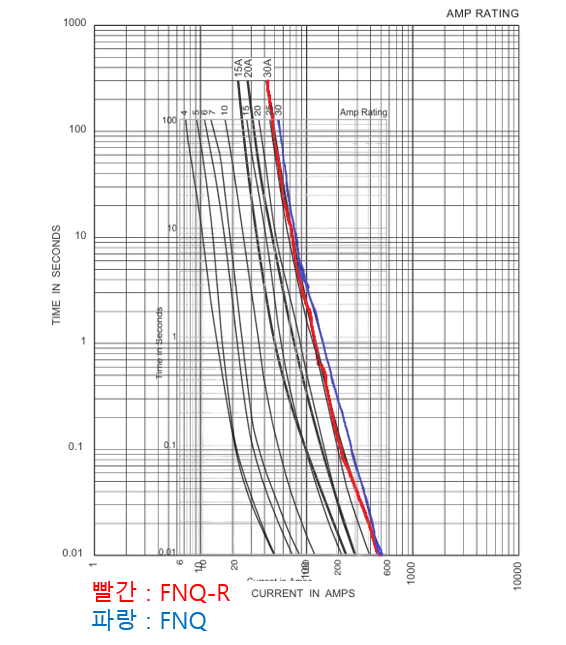

제품명도 비슷하고 아래 그래프를 비교해 보아도 제품에 큰 차이가 없어 보입니다.



두 제품의 다른점은



Breaking capacity 가 FNQ는 10kA @ 500AC, FNQ-R 은 200kA @ 600AC 입니다.



그리고 FNQ-R 제품은 (또는 다른 CLASS CC 지연형 퓨즈들) 퓨즈 전류 값에 2배가 흘러도 최소 12초를 끊어지지 않아야 합니다.

예시) FNQ-R 30A 제품은 60A 전류가 12초 흘러도 끊어지지 않아야 함



또한 FNQ-R 퓨즈는 NEC® Section 110.9 부합합니다.



따라서 해당 제품들은 알맞게 사용되어야 합니다.

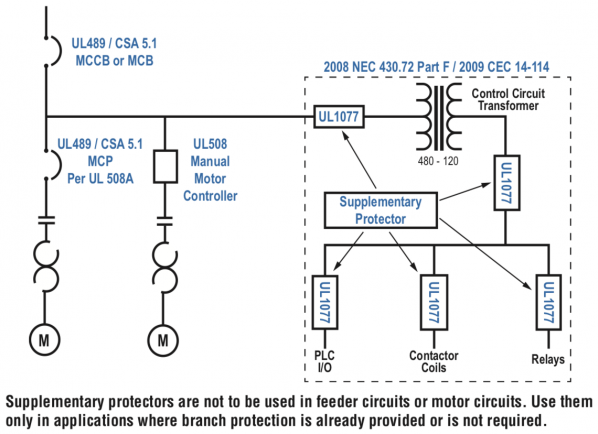

아래는 supplementary protector 제품들이 사용되는 위치입니다. (부품 보호용도)

https://library.automationdirect.com/branch-supplementary-circuit-protection/

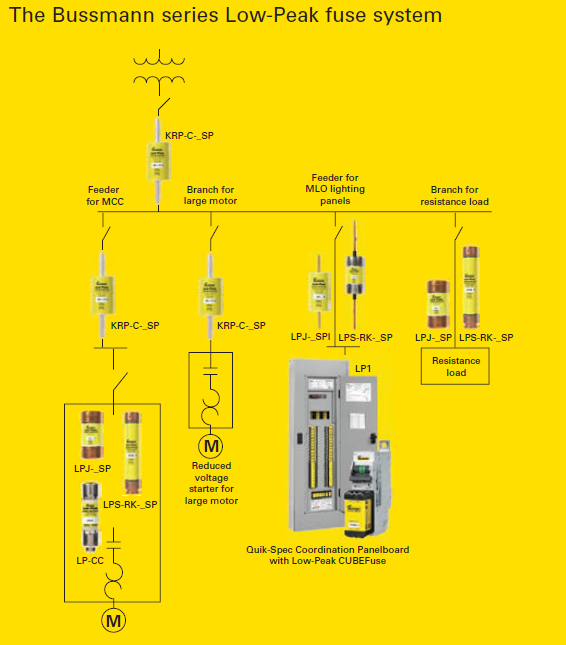

아래는 'Class' 퓨즈들이 분기회로 보호용에 설치되어 있는걸 확인 할 수 있습니다.



Bussmann Fuseology "Overcurrent protection fundamentals"



제조사에서는 supplemental 퓨즈 보다 Class CC 퓨즈를 사용하는 것이 더 안전하며 두 제품이 섞일 위험성이 줄어들어 supplemental 퓨즈들은 추천하지는 않습니다.



다만 사용자 입장에서는 class cc 퓨즈 및 홀더 가격이 더 비싸 두 가지 제품을 구분하여 사용하고 있습니다.



그 외 다른 문의사항 있으시면 아래 메일로 연락부드립니다.
