알람퓨즈 (Alarm Fuse)



퓨즈 중에 알람퓨즈라는 제품이 있습니다.



회로 보호용으로도 사용되며, 퓨즈가 과전류로 인하여 끊어지면 신호를 보내, 퓨즈가 끊어진걸 확인 할 수 있습니다.



잘 알려진 제품으로 일본 Daito 社 있으며, Eaton Bussmann 은 GMT 라는 퓨즈가 있습니다.



이번에는 다이토 알람퓨즈를 예시로 들어 알람퓨즈 작동방법, 사용예시, 그리고 퓨즈 선정 방법을 알려드리겠습니다.



(daito 제품 설명서는 아래 첨부한 카달로그 참조하였습니다)



1. 알람퓨즈 작동방법

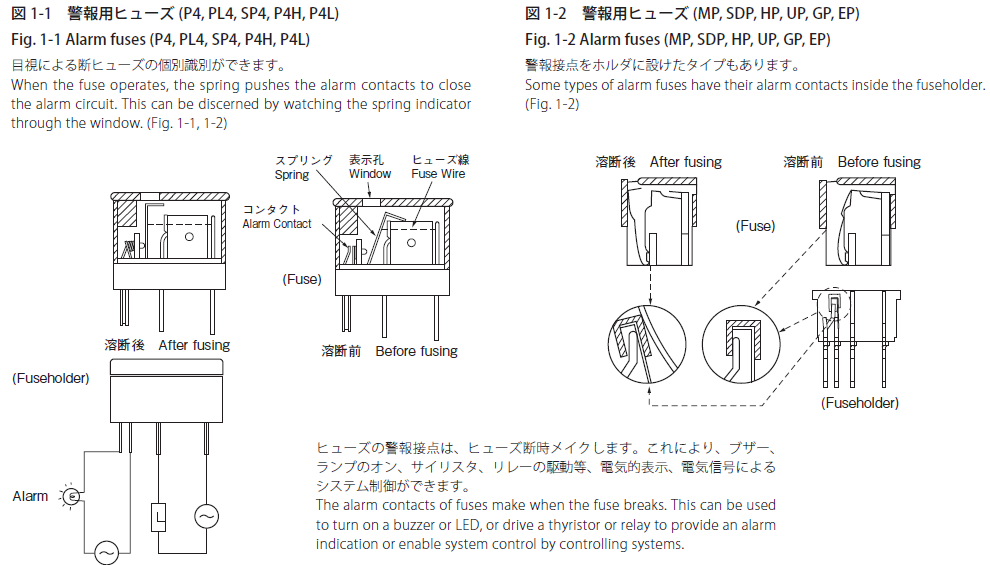

아래 예시처럼, 퓨즈가 끊어졌을때 contact 되는 부분이 메인회로에서 -> 알람회로로 변환이 됩니다. 스위치처럼 NO -> NC 가 되는 작동 방법입니다.



datio alarm fuse operating

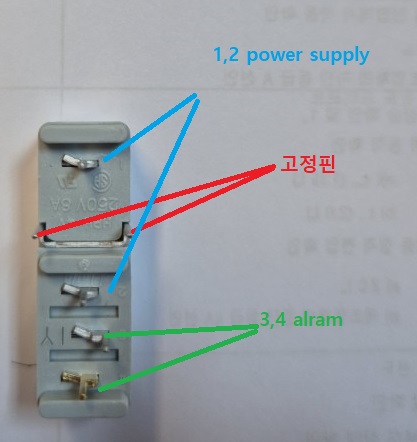

아래 실물로 설명을 드리면...

• PIN #1 과 #2번은 메인회로에 연결되어 제품을 보호 (예: fan, diode etc)
• PIN #3 과 #4번은 알람회로에 연결되어 퓨즈가 끊어졌을때 alarm (led, buzzer, signal, etc) 회로가 연결됨

HPH-4V 퓨즈홀더 (HP 알람퓨즈 용)

아래처럼 도면도 참조하시면 됩니다.

알람휴즈 도면도 예시



2. 사용예시

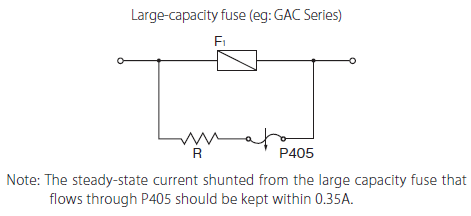

이 방법 외 에 퓨즈에 스위치가 장착 또는 스위치가 안될 경우, 회로를 병렬로 연결하여 alarm 역활을 할 수 있습니다.



F1 = 스위치가 없는 퓨즈이며, 만약 해당 퓨즈가 끊어지면 아래쪽으로 전류가 흐르면서 알람휴즈를 끊어주게 됩니다.



이때 전류는 가장 낮은 저항 경로로 흐르게 되므로, 정상작동시 F1 으로 흐르게됩니다.



다이토 알람휴즈 병렬로 연결 예시

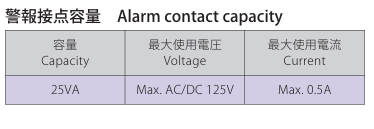

다만 Alarm contact capcity (회로 용량) 가 정해져있으므로 참조하셔야 합니다.

daito alarm fuse contact capacity



3. 알람퓨즈 선정방법



Daito Alarm 퓨즈는 두가지 카테고리로 나뉘어 집니다.

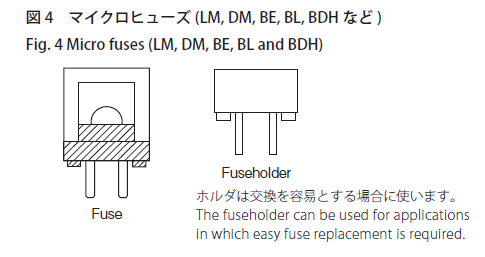

a. Micro fuses

• 마이크로 퓨즈이며, 해당제품들은 LM,DM,HM,,등이 있으며, 해당 제품들은 퓨즈가 끊어졌을때 육안으로만 (visual inspection) 확인이 가능합니다

daito micro fuse



b. Alarm fuse

• 해당 제품들은 MP,SDP,HP,GP,P4, UP등 퓨즈가 있으며, 퓨즈홀더에 따라서 알람역활도 할 수 있습니다.
• 다만 퓨즈홀더 타입이 "4"로 시작해야 하며, "2"로 시작되는 제품들은 육안으로만 확인 가능합니다.

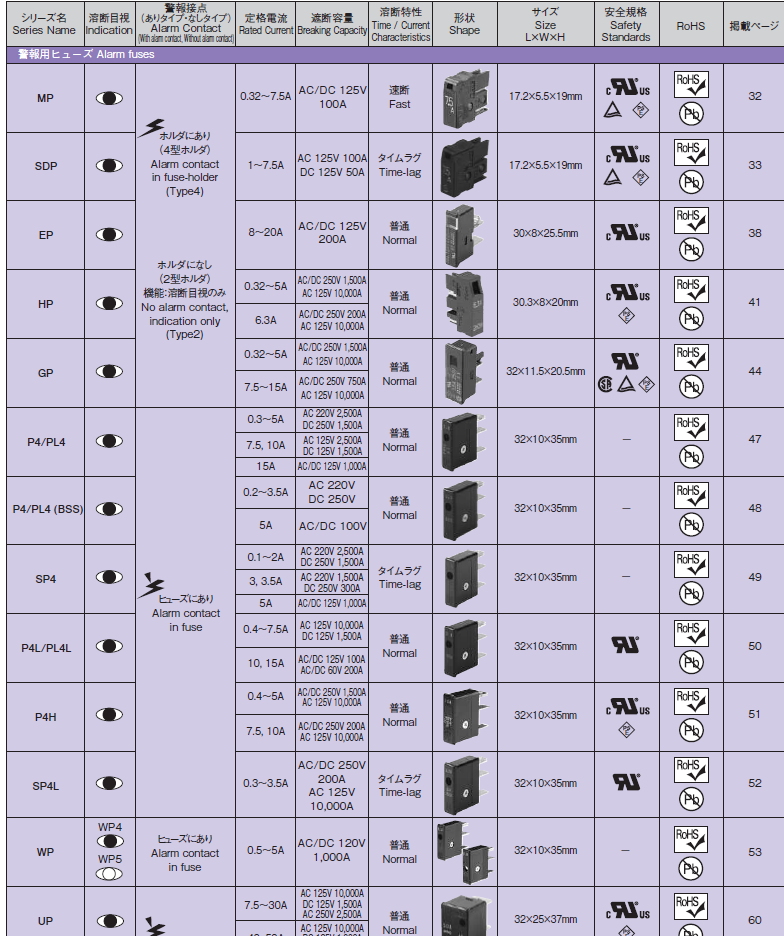

• 아래는 Daito Alarm fuse 리스트입니다.



daito alarm fuse list



• 사용전압에 따라 제품이 나뉘어 지며 (AC/DC125V 또는 AC/DC250) 해당 제품들마다 breaking capacity 및 특성이 (fast, normal, time-lag/slow) 구분됩니다.
• 예시로 전압 90V capacitor 를 보호하기 위해 사용하는 제품이면, MP 제품을 추천드립니다. MP는 빨리 끊어지는 특성 (FAST)이며 사용전압도 125V 이기 때문입니다.
• on/off 가 많거나 모터 및 히터 쪽에 사용이되면 normal 또는 time-lag 제품을 추천드립니다.



더 궁금하신 내용 있으시면 msfuse2535@naver.com으로 연락부탁드립니다.
